价 格
订货量
￥3000.00
1 - 9
￥2500.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：GESTRA疏水 | 品牌：GESTRA | 型号：TFW 92-112 |
| 材质：碳钢 | 连接形式：焊接 | 种类：浮球式 |
| 公称通径：50mm | 适用介质：氨气 | 压力环境：常压 |
| 工作温度：常温 | 标准：德标 | 流动方向：单向 |
| 驱动方式：电磁 | 零部件及配件：定位器 | 形态：蝶式 |
| 类型(通道位置)：二通式 | 规格：10 |

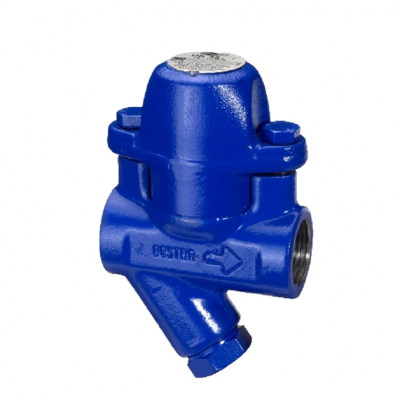

德国GESTRA 静力疏水阀MK 4***-2H PN 40 技术资料
一、产品概述
GESTRA RHOMBUSline MK 4***-2H 是一款高性能热静力式疏水阀（Thermischer Kondensatableiter），专为蒸汽系统中高效排放冷凝水设计。采用不锈钢材质制造，符合PN 40压力等级，适用于高温、高压及腐蚀性介质环境，广泛应用于化工、制药、食品加工、能源等领域。
二、关键参数
参数项 规格说明
型号 MK 4***-2H
系列 RHOMBUSline
压力等级 PN 40（工作压力40 bar）
公称通径 DN 1/2" (15 mm)
连接方式 螺纹连接（*** 228/1-G螺纹）
适用温度范围 -20°C至+450°C
阀体材质 1.4404（AISI 316L不锈钢）
膜片材质 Hastelloy C-276（5H2合金）
其他内部件材质 不锈钢（耐腐蚀等级1.4401/316）
三、结构与设计特点
紧凑型外壳设计
阀体与阀盖采用精密铸造工艺，结构紧凑，占用空间小，便于在狭窄管道空间安装。
全不锈钢材质（1.4404）确保在酸性、碱性或高盐分环境中长期抗腐蚀。
热静力式驱动原理
内置Hastelloy C-276合金膜片（5H2膜片），通过感温元件对温度变化的灵敏响应控制阀门开闭：
冷凝水阶段：低温时膜片收缩，阀门开启，快速排出冷凝水。
蒸汽阶段：高温蒸汽接触膜片后膨胀，推动阀芯关闭，阻止蒸汽泄漏。
模块化内部组件
所有内部零件（阀座、弹簧、导向件）均采用耐腐蚀不锈钢，可单独拆卸更换，降低维护成本。
内置过滤网（可选配）防止管道杂质堵塞阀口。
密封性能
金属硬密封结构，耐高温高压，无泄漏设计符合*** 15848-1标准。
四、工作原理
冷凝水排放阶段
当冷凝水进入疏水阀时，温度低于蒸汽饱和温度，感温膜片保持收缩状态，阀门开启，冷凝水在系统压力作用下经出口排出。
蒸汽锁闭阶段
蒸汽到达时温度升高，膜片受热膨胀，产生机械力推动阀芯关闭，阻止蒸汽逃逸，减少能源损失。
空气排放能力
在系统启动阶段，可快速排出空气和非凝结气体，避免气堵问题，提升系统效率。
五、应用领域
工业蒸汽系统：锅炉出口、热交换器、蒸汽主管线。
高温工艺设备：灭菌釜、反应釜、烘干设备。
腐蚀性环境：化工厂、海水淡化、烟气处理系统。
食品/医药行业：符合卫生级设计，***风险。
六、安装与维护指南
安装要求
方向性：按阀体箭头指示方向安装（水平或垂直向上）。
前置过滤器：建议在入口端安装100目过滤器以延长寿命。
旁通管路：配置旁通阀便于检修和系统启动排气。
调试步骤
缓慢开启入口阀门，预热疏水阀至工作温度。
检查出口是否有连续排水，确认无蒸汽泄漏。
调节螺栓（如有）可微调排放温度，适应不同工况。
维护周期
常规检查：每6个月检查膜片弹性及密封面磨损。
预防性维护：每年清洗滤网并润滑活动部件。
备件更换：膜片寿命通常为3-5年（视工况而定）。
七、优势与竞争力
高能效
热响应速度快，闭阀温度误差±3°C，蒸汽损失率<3%。
长寿命设计
Hastelloy膜片耐疲劳性优于普通不锈钢，抗Cl?腐蚀能力提升5倍。
适应性广
支持过热蒸汽、真空系统及频繁启停工况。
认证标准
通过PED 2014/68/EU、ASME B16.34、TA-Luft认证。
八、故障排除表
故障现象 可能原因 解决方案
不排水或排水慢 滤网堵塞/膜片老化 清洗滤网或更换膜片
蒸汽泄漏 阀座磨损/异物卡阻 研磨阀座或清理阀腔
异常噪音 水锤现象/背压过高 加装缓衝器或调整压差
九、备件信息
标准维修包：包含膜片（5H2）、阀座、弹簧（备件编号：MK4***-SP1）。
专用工具：膜片安装夹具（工具编号：GESTRA-TL-4***）。
