| 产品特性：高速磨削主 | 品牌：GMN | 型号：TSEV |
| 旧型号：V-X 100-105000/2 | 厚度：1mm | 重量：10kg |
| 保持架及其材料：F1碳钢 | 使用特性：高速 | 用途：机床主轴 |

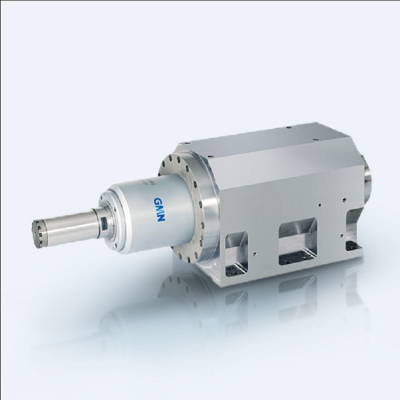

德国GMN磨削主轴配液冷电机TSE系列技术解析
以下是德国GMN磨削主轴配液冷电机TSE系列的技术参数：
转速
该系列主轴转速可达45,000rpm，转速通常为1,600rpm，如此宽的转速范围可满足不同磨削工艺的需求，在进行高精度、小余量磨削时可采用高转速，而在粗磨或大余量磨削时可适当降低转速。
功率与扭矩
? 功率：在S1工作制下功率可达40kW，能够为磨削加工提供充足的动力，适应从轻型到重型的磨削任务，如小型精密零件的磨削以及大型模具的粗精磨等。
? 扭矩：扭矩可达到150N·m，在低速大进给量磨削或加工硬度较高的材料时，能***磨削的顺利进行，使砂轮能够有效地切削材料，避免出现打滑或磨削效率低下的情况。
轴承类型及精度
? 轴承类型：采用超精密混合陶瓷球轴承，陶瓷球具有硬度高、密度小、热膨胀系数低等优点，能承受高速旋转产生的离心力和摩擦力，减少轴承的磨损和发热，提高主轴的使用寿命和精度保持性。
? 轴承精度：轴承的精度等级达到P4级甚至更高，确保了主轴的回转精度，使得在高速磨削过程中，砂轮能够***地切削材料，***加工零件的尺寸精度和表面质量。
润滑与冷却
? 润滑方式：采用油气润滑或油脂润滑。油气润滑能够将润滑油以微小的油滴形式喷射到轴承和传动部件的表面，形成良好的润滑膜，减少摩擦和磨损；油脂润滑则具有结构简单、维护方便等优点，可根据具体的使用要求选择合适的润滑方式。
? 冷却方式：配备专门的液冷系统，对前端轴承及主轴内电机定子进行冷却，通过循环冷却液带走主轴在高速运转过程中产生的热量，有效控制主轴的温度上升，防止因过热导致的轴承磨损、精度下降等问题。
刀具接口
采用HSK-C型刀柄接口以及所有标准的GMN工具接口和特殊解决方案。HSK-C接口具有较高的定位精度和刚性，能够确保砂轮在高速旋转时的稳定性和安全性，同时方便更换砂轮和进行刀具的调整。
精度指标
? 回转精度：一般可达到小于[具体精度值]μm的回转精度，这使得主轴在高速旋转时能够保持良好的同轴度和垂直度，从而***磨削加工的精度和表面质量。
? 动平衡精度：经过精密的动平衡调试，动平衡精度达到[具体等级]G，有效减少了主轴在高速旋转时的振动和噪声，提高了加工的稳定性和表面粗糙度。
外形尺寸
主轴的外壳直径范围在40mm到160mm之间，长度根据具体的型号和配置会有所不同，紧凑的外形尺寸使得主轴可以方便地安装在各种机床设备上，同时也有助于提高机床的整体性能和加工空间的利用率。
电机类型
可选用异步或同步电机，异步电机结构简单、成本较低、可靠性高，适用于一般的磨削加工任务；同步电机则具有更高的效率和功率因数，能够在高速运转时提供更稳定的性能，适用于对加工精度和表面质量要求较高的场合。
